公司简介：

     上海义贵电气有限公司一家新型的企业，工厂建筑面积1000平方米，是集户高、低压成套装置设备，户内外真空断路器，箱式变电站(欧美)，电缆分接箱，绝缘子，避雷器高压无功自动补偿装置等项目的研发、生产、经营于一体的国内重点高新技术企业。公司现有一批***的工程技术人员，拥有宽敞的净化生产区。具有雄厚的技术力量、齐全的科技检测设备。公司本着务实、创新、高效、共赢的精神，取得一系列骄人的成绩，业绩斐然。多年来公司坚持以“专业精神、至诚服务”为准则。

　公司主要产品有高压真空断路器、高压隔离开关、高、低压避雷器、绝缘子、跌落式熔断器、母线夹具、弹簧（电

磁）操作机构、母线伸缩节等高压产品，广泛应用于城乡电网改造、输配电工程、冶金、化工、矿山、铁路、建筑

及生活小区电力工程项目配套。

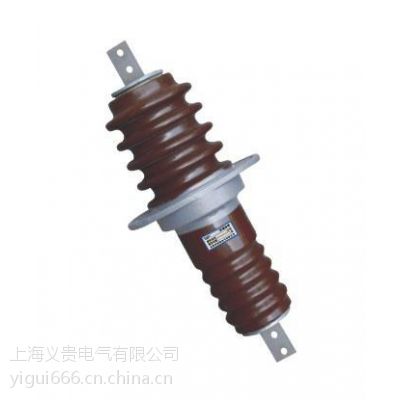

图片仅供参考，请以实物为准穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器，作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃～＋40℃，不适用于在足以降低套管性能的条件下及套管户内部分表面凝露情况下使用。

　　当套管在环境温度高于＋40℃，但不超过＋60℃时，套管的工作电流建议按环境温度每增高1℃，额定电流负荷降低1.8％。

　　当套管在环境温度高于＋40℃以及符合GB12944.1第5.1条中规定的允许发热温度的情况下使用时，允许其工作电流长期过载，建议按环境温度每降低1℃，额定电流负荷增加0.5℃，但增加值不应大于额定电流的20％。

　　套管按使用场所可分为：户内普通型、户外-户内普通型、户外-户内耐污型、户外-户内高原型、户外-户内高原耐污型五种类型。

　　户内普通型一般适用于安装地点海拔不超过1000m地区，但安装地点应是无明显污秽地区。

　　户外-户内耐污型适用于安装地点海拔不超过1000m的污秽地区，对于严重及特重污秽区用35kV套管，可选用63kV油纸电容式穿墙套管。

　　户外-户内高原型适用于安装地点海拔为3000m以下地区。

　　户外-户内高原耐污型适用于安装地点海拔为3000m以下的污秽地区。

　　套管按所使用导体材料又可分为铝导体、铜导体以及不带导体（母线式）的三种类型。额定电流1500A及以下铜导体的穿墙套管作为过渡产品，其主要尺寸及特性按GB12944.2附录B的规定。其型号字母B表示强度等级为7500N。其它各类套管的弯曲强度等级分类如下，母线穿墙套管的使用电流决定用户采用的母线尺寸。

　　型号说明（特殊要求的穿墙套管导电排可按用户要求设计生产）：

　　CL—户内铝导体穿墙套管

　　CLB—户内铝导体穿墙套管（加强型）

　　C—户内铜导体穿墙套管

　　CWL—户外—户内铝导体穿墙套管

　　CWLB—户外—户内铝导体穿墙套管（加强型）

　　CW—户外—户内铜导体穿墙套管

　　CWWL—户外—户内耐污型铝导体穿墙套管

　　CWW—户外—户内耐污型铜导体穿墙套管

　　CM—户内母线穿墙套管

　　CMWW—户外—户内耐污型母线式穿墙套管二、产品特点

　　套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类

　　穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

　　穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

　　当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

　　户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

　　穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
